Испытания и сертификаты
Испытание осколочным потоком боеприпасом МОН-100 на полигоне. Путём дистанционного подрыва на дистанции 10 м, направленного в сторону образцов, проверялось сопротивление кинетическому и осколочному поражению.
Испытательные образцы после подрыва
Боеприпас МОН-100 — тактико-технические характеристики
| Материал корпуса | Сталь |
| Масса | 5 кг |
| Масса взрывчатого вещества (тротил) | 2 кг |
| Диаметр корпуса | 23,6 см |
| Толщина корпуса | 8,25 см |
| Количество готовых убойных элементов (ролики 10×10 мм) | 400 шт |
| Дальность полёта убойных осколков | 160 м |
| Начальная скорость убойных элементов | 1020 м/с |
| Ширина зоны поражения на расстоянии 100 м | 6,5 – 9,5 м |
| Разлёт осколков назад и в стороны | 30 м |
| Площадь поражения | 1270 м² |
| Дистанция испытания | 10 м |
Баллистический пакет
Пакет №1 — 1 м² (100×100 см)
«Сырая» листовая сталь 3 мм между листами. Противоосколочный пакет из СВМПЭ плотностью 160 г/м² в количестве 20 слоёв в арамидной упаковке плотностью 400 г/м².
Пакет №2 — 0,3 м² (30×30 см)
«Сырая» листовая сталь 3 мм. «Жидкая» полимерно-композитная броня ГИКЕЛИОН толщиной 6 мм.

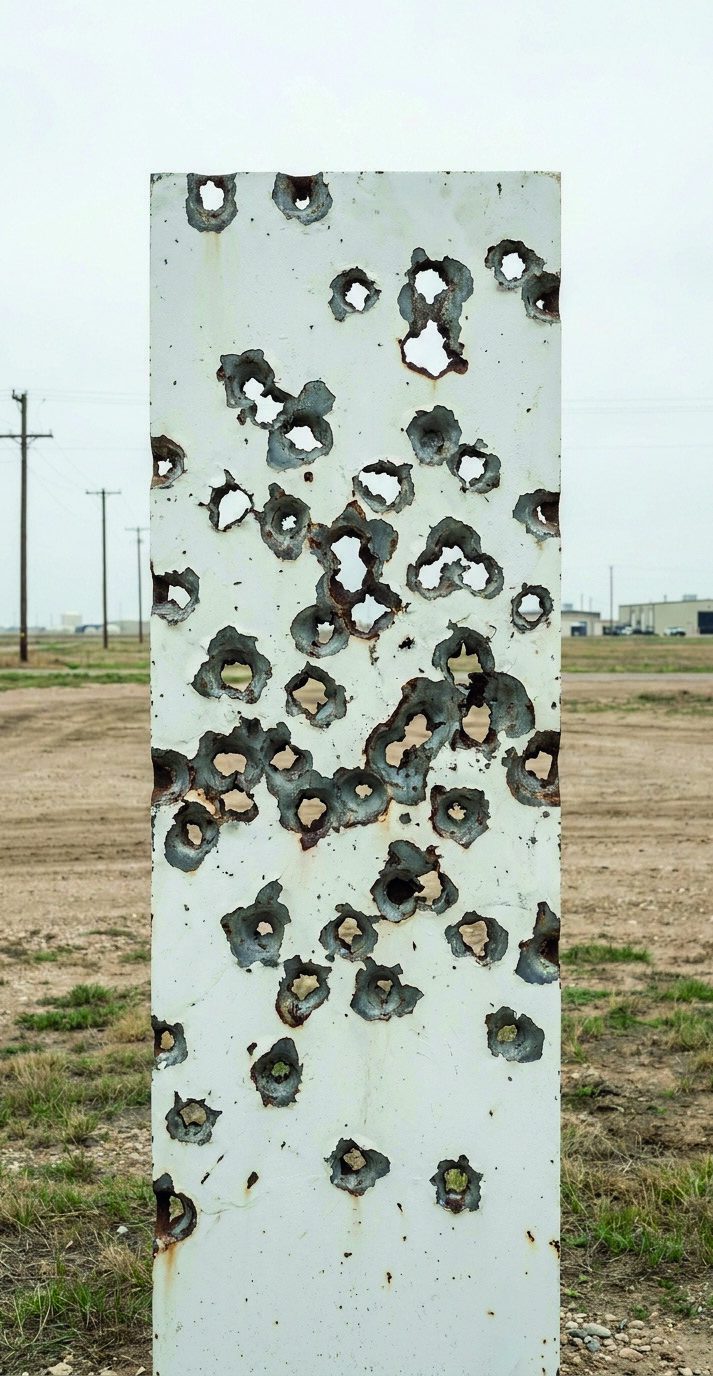

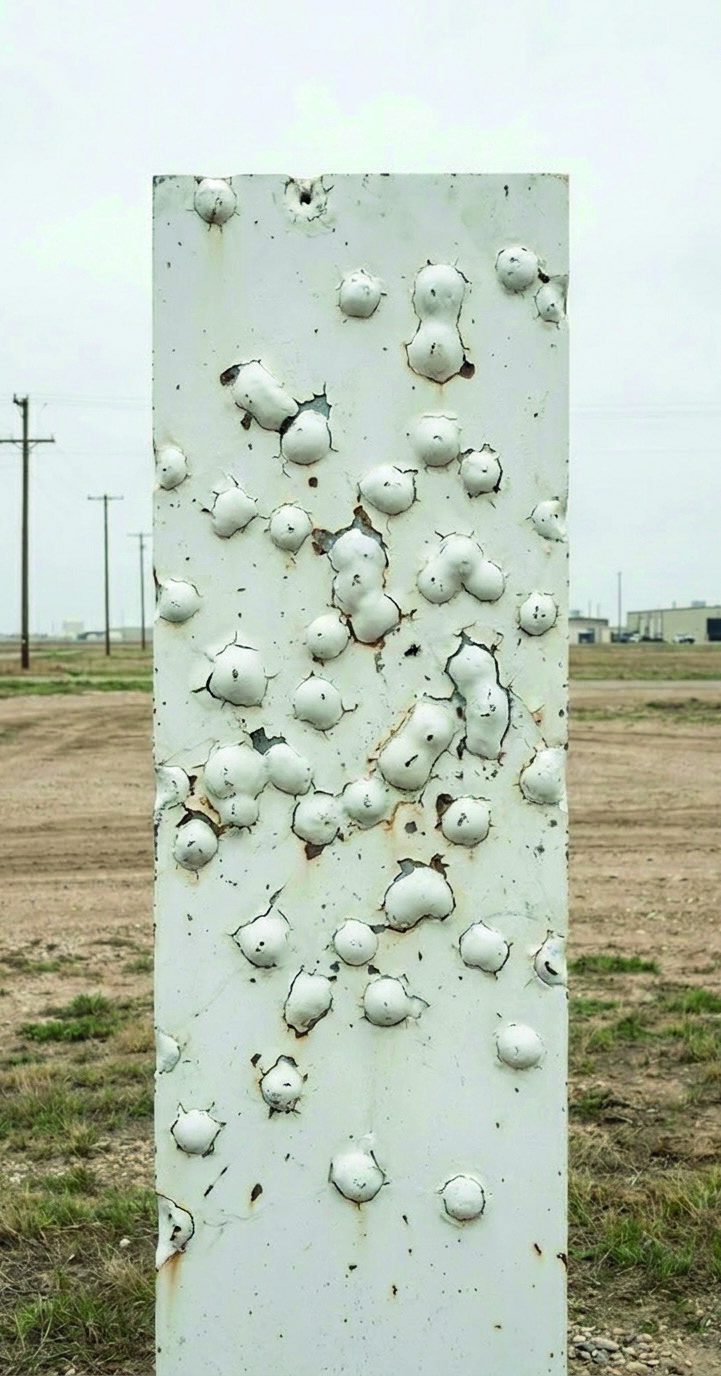

Без защиты / с ГИКЕЛИОН
| Без защиты | С ГИКЕЛИОН | |
|---|---|---|
| Пробитие металла | ✕ Происходит | ✓ Слой удерживает фрагменты |
| Герметичность | ✕ Теряется | ✓ Защита изоляции сохранена |
| Коррозия | ✕ Развивается внутри | ✓ Полная гидрозащита |
| Работоспособность оборудования | ✕ Простой | ✓ Работа продолжается |
Видео испытания
Запись полигонного испытания: подрыв заряда и ворота с покрытием ГИКЕЛИОН, удерживающие удар.
Соответствие нормативам
Класс защиты взрывоустойчивых конструкций
8У8 по ГОСТ Р 57471-2017 — способность противостоять прямому воздействию продуктов детонации на атакуемую сторону.
Класс бронезащиты
БР1 – С2 по ГОСТ 34286-2017.
Прочность при разрыве
Испытано по ГОСТ 11262-80.
Адгезия к металлу
Испытано по ГОСТ 14760-69.
Сопротивление удару при −40°C
Не менее 20 Дж, прямой удар — испытано по ГОСТ Р 53054-2008.
Частые вопросы
Каким боеприпасом проводились испытания?
Испытание проведено осколочным потоком боеприпаса МОН-100 (масса 5 кг, заряд тротила 2 кг, 400 готовых убойных элементов — роликов 10×10 мм). Подрыв дистанционный, на дистанции 10 м, направленный в сторону образцов.
Было ли сквозное пробитие защиты?
Нет. Сквозного пробития обоих бронепакетов не зафиксировано при начальной скорости убойных элементов 1020 м/с. Система удержала все фрагменты, объект сохранил герметичность и работоспособность.
Какой класс защиты подтверждён?
Класс защиты взрывоустойчивых конструкций 8У8 по ГОСТ Р 57471-2017 — способность противостоять прямому воздействию продуктов детонации на атакуемую сторону, а также класс бронезащиты БР1–С2 по ГОСТ 34286-2017.
Испытания проводились только в лаборатории?
Нет. Помимо лабораторных методик (ГОСТ 11262-80, ГОСТ 14760-69, ГОСТ Р 53054-2008) система проверена прямым подрывом штатного боеприпаса на полигоне. Это даёт заказчику подтверждённые, а не расчётные показатели защиты.
Можно ли получить протокол испытаний?
Да. Полный отчёт о полигонных испытаниях и техническую документацию по системе высылаем по запросу — оставьте заявку.
Есть ли видеозапись испытания?
Да, на этой странице размещена запись полигонного испытания: подрыв заряда и ворота с покрытием ГИКЕЛИОН, удерживающие удар.
